MD780

适用行业:

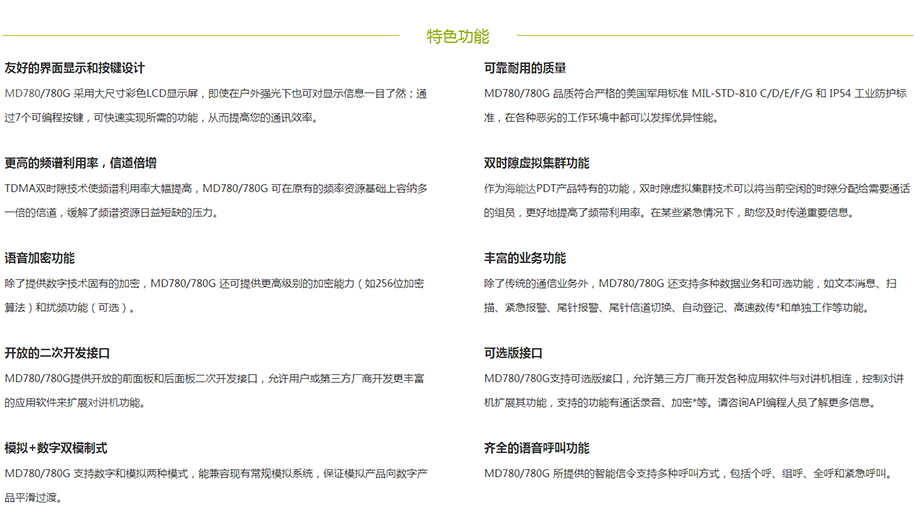

产品简介:

上一个:MT680

下一个:MD650


一般规格

频率

UHF1:400-470MHz; UHF2:450-520MHz;
UHF3:350-400MHz; VHF:136-174MHz

信道容量

1024

区域容量

64(每组最多16个信道)

信道间隔

12.5KHz/20KHz/25KHz

工作电压

13.6 V ±15%

待机电流

< 0.6A

接收电流

<2.0A

发射电流

5W<5A    25W <8A
45W/50W<12A

频率稳定度

±0.5ppm

天线阻抗

50Ω

外型尺寸

60 X 174 X 200 mm(高×宽×深)

重量

1.7kg

LCD 显示屏

220*176 像素,262000 色 2.0 寸,6 行


接收部分

灵敏度 模拟

-118dBm/12dB SINAD

灵敏度 数字

-118dBm/BER5%

邻道选择性

TIA-603:65dB @ 12.5KHz / 75dB @ 20/25KHz
ETSI:60dB @ 12.5KHz / 70dB @ 20/25KHz

互调

TIA-603:75dB @ 12.5/20/25KHz
ETSI:70dB @ 12.5/20/25KHz

杂散响应抑制

TIA-603:75dB @ 12.5/20/25KHz
ETSI:70dB @ 12.5/20/25KHz

阻塞

TIA-603:90dB
ETSI:84dB

交流声与噪声

40dB @ 12.5KHz   43dB @ 20KHz
45dB @ 25KHz

接收音频额定功率

内置 (负载20ohm)3W
外置 (负载8ohm)7.5W

接收音频最大功率

内置 (负载20ohm)8W
外置 (负载8ohm)20W

额定音频失真

≤3%

音频响应

+1 ~ -3 dB

传导发射杂散

< -57dBm


发射部分



输出功率(低功率)





UHF1 (400-470MHz): 5-25W;

UHF2 (450-520MHz): 5-25W;
UHF3 (350-400MHz): 5-25W;

VHF (136-174MHz): 5-25W



输出功率(高功率)





UHF1 (400-470MHz): 5-45W;

UHF2 (450-520MHz): 5-45W;
UHF3 (350-400MHz): 5-45W;

VHF (136-174MHz): 5-50W

FM调制

11K0F3E @ 12.5KHz 14K0F3E @ 20KHz
16K0F3E @ 25KHz

4FSK数字调制

12.5KHz 仅数据:7K60FXD
12.5kHz 数据和语音:7K60FXW

传导/辐射发射

-36dBm<1GHz
-30dBm>1GHz

邻道功率

60dB @ 12.5KHz
70dB @ 20/25KHz

FM交流声与噪声



40dB @ 12.5KHz
43dB @ 20KHz
45dB @ 25KHz

调制限制



±2.5KHz @ 12.5KHz
±4.0KHz @ 20KHz
±5.0KHz @ 25KHz

音频响应

+1 ~ -3 dB

音频失真

≤3 %


环境指标

工作温度范围

-30℃ ~ +60℃

储存温度范围

-40℃ ~ +85℃

冲击和振动

按 MIL-STD-810 C/D/E/F/G

美国军用标准

MIL-STD-810 C/D/E/F/G

防水防尘

IP54 标准

防湿

按 MIL-STD-810 C/D/E/F/G 标准

ESD

IEC 61000-4-2 (level 4) ±8kV (接触放电) ±15kV(空气放电)

GPS+北斗

精确性规范适用于长期跟踪(95%值>在额定-130dBm信号强度下5个卫星可见)

TTFF冷启动

< 1分(首次定位时间)

TTFF热启动

< 10秒(首次定位时间)

水平位置精度

< 10米
