MD650
  • MD650

MD650

适用行业:


产品简介:

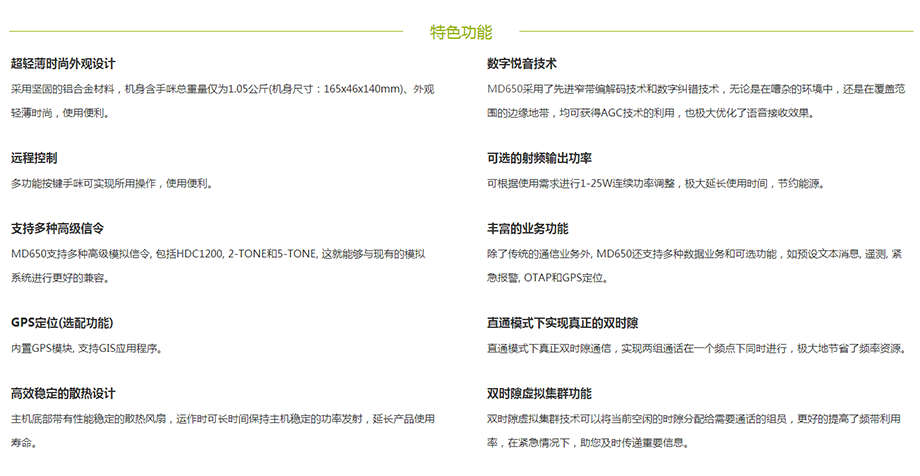

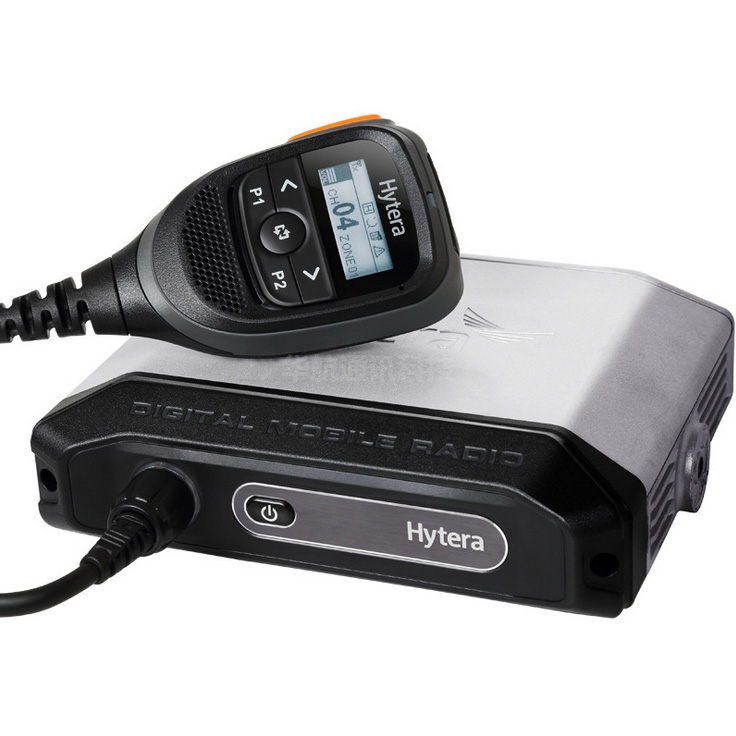

MD650数字车载台,拥有超轻薄时尚外观设计,采用坚固的铝合金材料,机身含手咪总重量仅为1.05公斤(机身尺寸:165x46x140mm)、外观轻薄时尚,同时配备多功能带屏按键手咪,操作简单便捷。可根据使用需求进行1-25W连续功率调整,极大延长使用时间,节约能源。同时直通模式下真正双时隙通信,实现两组通话在一个频点下同时进行,极大地节省了频率资源;主机底部带有性能稳定的散热风扇,运作时可长时间保持主机稳定的功率发射,延长产品寿命。



上一个:MD780

下一个:已经是最后一页

MD650数字车载台,拥有超轻薄时尚外观设计,采用坚固的铝合金材料,机身含手咪总重量仅为1.05公斤(机身尺寸:165x46x140mm)、外观轻薄时尚,同时配备多功能带屏按键手咪,操作简单便捷。可根据使用需求进行1-25W连续功率调整,极大延长使用时间,节约能源。同时直通模式下真正双时隙通信,实现两组通话在一个频点下同时进行,极大地节省了频率资源;主机底部带有性能稳定的散热风扇,运作时可长时间保持主机稳定的功率发射,延长产品寿命。



一般规格

频率

UHF1: 400-470MHz; VHF: 136-174MHz

信道容量

1024

区域容量

64(每组最多16个信道)

信道间隔

12.5KHz/20KHz/25KHz

工作电压

13.6 V ±15%

电流消耗 待机电流

< 0.6A

电流消耗 接收电流

<2.0A

电流消耗 发射电流

1W<3A
25W<8A

频率稳定度

±0.5ppm

天线阻抗

50Ω

外型尺寸(高×宽×深)

165 X 46 X 140mm

重量

1050g


接收部分

灵敏度 模拟

0.3μV(12dB SINAD)0.4μV(20dB SINAD)
0.22μV(典型值) (12dB SINAD)

灵敏度 数字

0.3μV/BER5%

邻道选择性

TIA-603:65dB @ 12.5KHz / 75dB @ 20/25KHz
ETSI:60dB @ 12.5KHz / 70dB @ 20/25KHz

互调

TIA-603:75dB @ 12.5/20/25KHz
ETSI:70dB @ 12.5/20/25KHz

杂散响应抑制

TIA-603:75dB @ 12.5/20/25KHz
ETSI:70dB @ 12.5/20/25KHz

阻塞

TIA-603:90dB
ETSI:84dB

交流声与噪声

40dB @ 12.5KHz   43dB @ 20KHz
45dB @ 25KHz

额定音频输出功率

扬声器话筒 (负载20ohm)1.5W
外置 (负载8ohm)7.5W

最大音频输出功率

扬声器话筒 (负载20ohm)3W
外置 (负载8ohm)20W

额定音频失真

≤3%

音频响应

+1 ~ -3 dB

传导发射杂散

< -57dBm


发射部分

邻道功率

60dB @ 12.5KHz
70dB @ 20/25KHz

FM调制

11K0F3E @ 12.5KHz  14K0F3E @ 20KHz
16K0F3E @ 25KHz

4FSK数字调制

12.5KHz 仅数据:7K60FXD
12.5kHz 数据和语音:7K60FXW

传导/辐射发射

-36dBm<1GHz
-30dBm>1GHz

调制限制



±2.5KHz @ 12.5KHz
±4.0KHz @ 20KHz
±5.0KHz @ 25KHz

FM交流声与噪声



40dB @ 12.5KHz
43dB @ 20KHz
45dB @ 25KHz

输出功率

1-25W

音频响应

+1 ~ -3 dB

音频失真

≤3 %

数字声码器类型

AMBE++ 或 SELP

数字协议

ETSI-TS102 361-1,-2,-3


环境指标

工作温度范围

-30℃ ~ +60℃

储存温度范围

-40℃ ~ +85℃

冲击和振动

按 MIL-STD-810 C/D/E/F/G

美国军用标准

MIL-STD-810 C/D/E/F/G

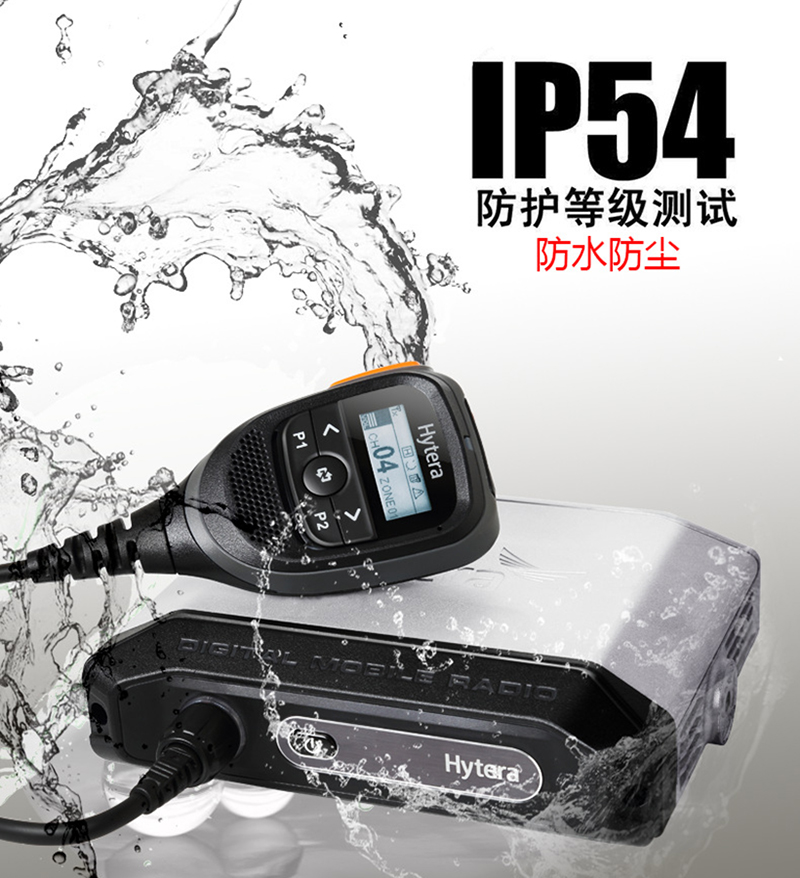

防水防尘

IP54 标准

防湿

按 MIL-STD-810 C/D/E/F/G 标准

ESD



IEC 61000-4-2 (level 4)

±8kV (接触放电) ±15kV(空气放电)

GPS(MD650 GPS机型)

精确性规范适用于长期跟踪(95%值>在额定-130dBm信号强度下5个卫星可见)

TTFF冷启动

< 1分(首次定位时间)

TTFF热启动

< 10秒(首次定位时间)

水平位置精度

< 10米


20KHz/25KHz,FCC认证均不支持。
