公安消防应急指挥调度系统解决方案

一、概述

《公安消防应急指挥调度系统研制》项目是由省公安消防总队在2012年联合申请的公安部应用创新计划项目，项目周期为2年。该项目专门针对应消防急指挥调度需求研制头盔式电台等相关设备，构成了一个完整的消防调度系统解决方案 并在省内的多个消防中队搭建了试验网，进行了现场测试验证，获得了良好的实际应用。

1、应急指挥调度系统建设需要

随着我国应急救援体系的发展除担负着灭火和抢险救援任务消防部队广泛参与到社会救助和自然灾害、事故灾难、社会安全事件等公共突发事件的应急救援处置中，并逐步成为城市主要的应急救援力量。为了能更好的履行职责! 应完善应急救援体系建设，通信系统的建设起着至关重要的作用。消防通信是消防部队开展灭火救援行动的根本保障，是未来城市应急救援体系中信息通信的主要组成部分。加强应急救援体系中通信系统的建设已成为消防部队迫在眉睫的重大任务，这不仅具有明显的经济效益，而且具有非常重要的社会效益，对于保护人民生命财产安全具有重要意义。

2、专业移动通信的技术演进

随着我国经济的快速发展，专业无线通信的需要越来越广泛，人们对无线通信的质量也有更高的要求。目前大量使用的专业无线通信领域中的对讲机及转信台产品仍太多采用模拟通信技术，这与公众无线通信在十几年之前就已广泛采用数字通信技术形成鲜明对比。究其原因，主要在于模拟对讲机及转信台产品在过去已能满足人们对专业对讲功能的大部分需求。但是，随着信息化时代的发展，人们日益迫切地要求对讲机具有诸如语音加密、数据传输、远程监控、联合调度等功能，而且要求进一步提高无线频谱的利用率(信道间隔由过去的25kHz到现在的12.5kHz以及6.25kHz）数字通信技术在对讲机及转信台等相关产品的应用也就迫在眉睫了。数字技术已经开始推动专业无线通信的变革步伐，数字化通信已经成为发展趋势。

特别是，根结工业和信息化部在2009年12月12日发布的《工业和信息化部关于150MHz400MHz频段专用对讲机频率规划和使用管理有关事宜的通知》(称为"666号文件" )，我国自2011年1月1日起， 停止对该频段内模拟对讲机设备的型号核准，并自2010年1月1日起的6年内完成模拟对讲机向数字对讲机的过渡同时规定"150MHz,400MHz专用对讲机信道间隔自25kHz调整为12.5kHz，每信道可安排或两个时隙。这意味着， 专业移动通信领雄"模拟转数字"的历史趋势开启已经势不可挡。

正是基于这科技术发展及市场需求，消防总队与公司联合研发了基于我国公安部《警用数字集军车(PDT)通信系统》的消防应急指挥调度系统解决方案。该系统采用公司自主研发的双时限PDT数字通信技术，具有完全的自主知识产权，可为消防行业客户提供完整的消防应急指挥调度系统筋决方案。该解决方案由头盔式电台、头盔式通讯员电台、手拷式电台、便携式中转台、固定式中转台、车载指指挥台、多功能远程指挥调度中心等设备构成，可满足消防、公安、军队、林业、电力等需要应急指挥调度的行业需求。

二、PDT应急指挥系统解决方案

《警用数字集军车(PDT)通信系统》标准是具有中国自主知识产权的集群通信标准，该标准充分考虑了中国国情对国际上的成熟标准技术( 如TETRA、P25、DMR、MPT1327 等) 进行了借鉴及创新设计，遵循高性价比、安全保密、大区制、可扩展和向后兼容等原则，有效的解决了多种应急通信网融合通信的问题。基于PDT技术的消防应急指挥调度系统主要由头盔式电台、头盔式通讯员电台、手拷式电台、便携式中转台、固定式中转台、车载指指挥台、多功能远程指挥调度中心等设备构成。

以下我们对基于PDT的消防应急指挥调度系统的主要应用解决方案及方案优势进行描述。

1、解决方案

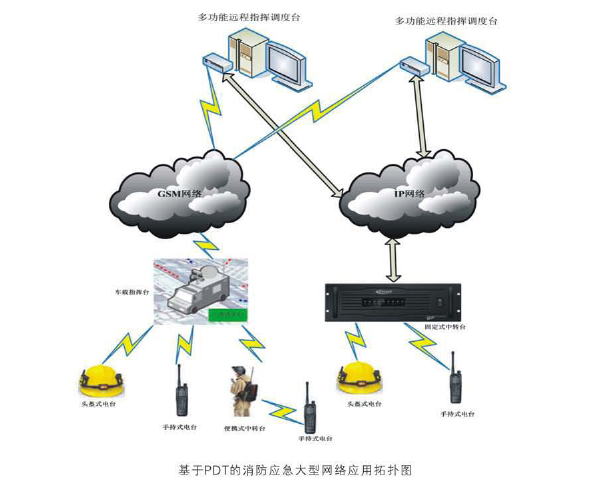

大型集群同方案

该解决方案是一个由多个小型系统组成的大型集群网络，由头盔式电台、头盔式通讯员电台、手拷式电台、便携式中转台、固定式中转台、车载指指挥台、多功能远程指挥调度中心等设备构成。小型系统通过中转台进行中转，配合手持电台、头盔式电台、车载指挥台等设备组成专网通信网络，各个小型系统可通过GSM公网互联，或通过IP链路实现大型系统的互联。

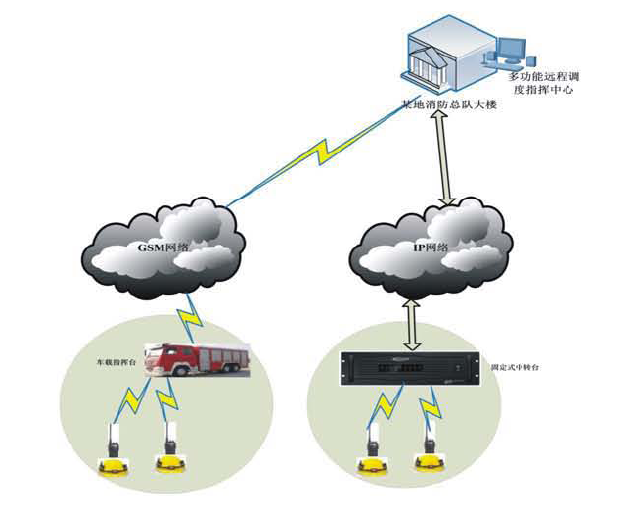

小型集群同方案

该解决方案主要针对组网规模小，对系统功能要求简单的客户群体。该网络由中转设备和通信终端组成。用户可以根据实际情况增加便携式中转设备，从而有效扩大覆盖范围。

盲区信号号补盲偿案

补盲的方案是基于固定式中转台和便携式中转台配合使用的解决方案。固定式中转台安装在建筑群的主体部分，主要用于室外信号覆盖；同时也可用于室内分布系统，解决室内信号弱或没有信号的问题。在应急指挥调度中，常将便携式中转台用做室内信号覆盖，效果良好。

该方案适用于大型商场、楼宇密集区域、网络覆盖边缘、地下商场或停车场、隧道等存在信号盲区的建筑。

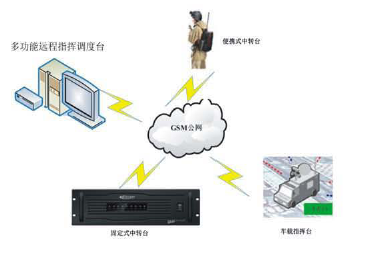

Ip互联和公网互联方案

IP互联是一种有效的扩展通信系统的低成本解决方案，可以将多个位置分散的相同或不同频段的系统通过IP网络连接起来，形成一个不受地域限制的无线通信网络；同时，车载指挥台内嵌公网通信模块，可以接人移动公网，可将不同区域的系统通过公网连续起来。该方案组网方式更加灵活，可根据需要快速临时组网，不受地域限制。

2、方案优势

PDT消防应急指挥调度系统解决方案主要以下特点和优势：

释放现场消防人员的双手保护现场消防人员的生命安全

专业化、个性化的头盔电台是专门针对消防员而设计的通信设备。头盔一体式设计，佩戴更加方便快捷，采用骨导耳机，抗噪音能力强，确保在作业时能顺畅的接收指挥信息。从而能够有效释放现场消防人员的双手，无需手动操作即可通过骨导耳机清晰地听到指挥调度人员的呼叫。头盔式电台具有多种报警模式，消防员静止或倒地时会自动报警，并通过声光指示让附近的救援人员能够及时看到、听到其求救信号，从而提高了安全保障保护了现场消防人员的生命安全。

多种报警模式

头盔式电台、头盔式通信员电台是为消防员量身定制的产品，设备佩戴方便，让一线消防员能更好的接收指挥信息，同时产品带有倒地报警、静止报警等功能，在遇险时能迅速启动报警。

电台写频软件中可以设置8套报警系统，每个信道单独可选择使用其中的一套。报警模式有多种，包括:紧急警报、紧急呼叫、紧急报警和跟随语音、跟随报警音可通话等。其中，紧急警报是电台启动后会向外发射报警（先发一段报警音，接着是背景语音，同时亮LED灯，直到发射超时后退出，同时也自动退出报警；紧急呼叫是电台启动后会响蜂鸣器；亮LED灯，按PTT后，向外发射报警(先发一段报警音，接着是背景语音，同时停止响蜂鸣器，松开PTT后停止向外发射报警，继续呼蜂鸣器，紧急报警和跟随语音是电台启动后向外发射报警(先发一段报警音，接着是" XXX报警呼救"语音，接着是发射背景语音，同时亮LED灯，发射的总时间为"发送周期"所设的时间，时间到后停止发射报警，开始响蜂鸣，该状态下可以接收语音"向蜂鸣器时间为"接收周用" 所设的时间，时间到后停止响蜂鸣器，开始发射报警，如此循环，循环次数为" 循环次数"中所设的次数。

跟随报警音可通话过程与"跟随报警音一样，但报警过程中可按PTT发射通话，停止报警，松开PTT后继续报警，紧急呼救启动后向外发射报警（连续发3遍"XXX报警呼救每两次间间隔1秒，同时亮LED灯，发完后自动停止发射报誓，开始响蜂鸣器。

快速组网、无缝覆盖

消防部门在接到任务后，消防指挥车及消防队员一并赶往事故现场，安装在车上的车载指挥台是-个双模车台(350MHz专网和GSM公网），事故现场采用常规350M通信设备进行通信，车载指挥台和远程指挥调度中心通过GSM链路进行通信。车载指挥台内部实现350M专网和GSM公网互联互通。从而实现快速组网的目的。

由于地方复杂、建筑物遮挡等原因，在事故发生可能存在信号盲区，导致无法通信或通信不顺畅。该解决方案借助GSM网络覆盖广的优势，在GSM网络覆盖范围内，装有车载指挥台的车台开到哪里，指挥调度台的通信就能延伸到哪里。另外，通过便携式中转台也可实现350M专网通信距离的延伸，有效解决通信距离短或信号盲区问题。

专网和公网互联

该系统中的车载指挥台内嵌GSM模块，!实现了350MHz公安专网和公网的互联互通，从而可有效实施远程调度指挥中心对消防救灾现场的指挥处理。远程的调度指挥中心可实现统一的指挥调度，这有效地提升了现场应急处理效率。

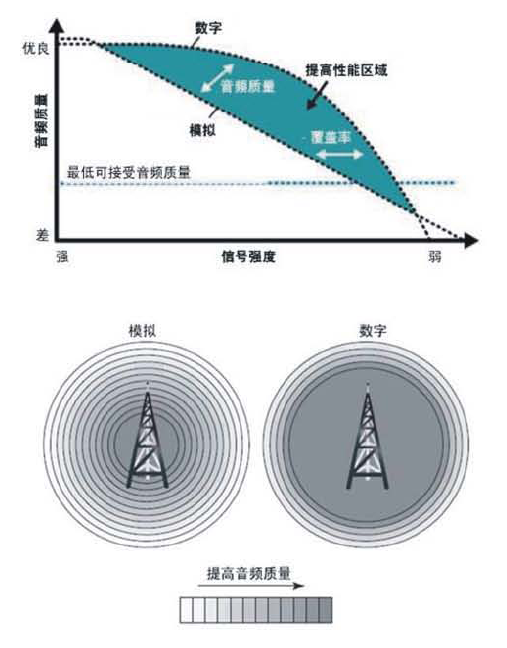

数字语音、抗干扰能力强. 语音质量更好

PDT系列产品采用先进的数字语音压缩技术，可很好的抑制噪音，尤其在信号覆盖范围的边缘，拥有比模拟技术更优质的语音质量。数字处理可过滤噪音并从有损的传输中建新构造信号，使用户在有效的通信范围内，能获得更清晰的话音。

频谱利用率高 可容纳更多用户

PDT系统采用TDMA技术在12.5kHz信道间隔内支持2路话音，在相同频谱资源下可容纳更多用户

实现模拟向数字平滑过渡

我们研发的头盔式电台、手持电台、车载指挥台和中转台均具有模拟与数字两种通信模式，在模拟工作模式下与传统350MHz对讲机互联互通，频谱资源、系统、常规设备不受影响，实现模拟向数字平滑过渡。

更丰富的业务功能

PDT系统具有丰富的业务功能，除了提供基本的语音业务外，还有个呼、组呼、全呼、紧急呼叫、短信、GPS定位、遥毙、唤醒、监听等功能。

语音加密功能

真正的数字语音加密密钥可确保通话的私密性。

组网方便、快捷

组网设备简单，做到指挥车开到哪里，网络就能覆盖到哪里；组网设备简单.盲区可通过便携式中转台快速进行覆盖。

三、试验网运行情况

省消防总队及下属四个中队等地均进行了试验网运行， 其中：省内有13套系统在运行，运行时间超过1年。

各消防中队对该消防通信系统进行了大量试用，根据实拔需要， 在各种使用环境（楼字、街道、隧道、消防训练现场等)中，对该系统进行了全面、反复的实地测试。通过消防官兵的验证， 系统测试满足其通信指挥及覆盖要求， 通话清晰、声音洪亮、语音流畅，满足消防通信使用要求。

本解决方案在2014年9月北方五省跨区域地震救灾实战拉动演练中获得实际应用，各方面对该解决方案反应良好， 认为该解决方案可以很好地解决现场救灾指挥调度工作。下因为演练现场。

通过各地试验网的大最试用。可以看出， PDT消防应急指挥系统解决方案能够有效解决现场应急调度的及时和准确性， 同时能够有效的改变现有手持对讲的弊端，采用头盔上固定方式，有效的解放现场消防人员的双手，通信更加方便，通过倒地报警、静止报警等功能，保证了消防官兵的人身安全，通过头骨进行语音传导，提高了抗干扰能力；应急现场实现了实时调度指挥，提高了通信效率， 使现场指挥人员更准确、有效的进行指挥调度。设备操作人员和一线救援人员能够很及时准确的接收相关指令，进行最快速度进行相关指令的执行。目前，各地试验同运行良好，很好地满足了消防行业实际应用需求。

四、结束语

如前所述，基于我国公安部PDT技术标准， 结合公安部应用创新计划项目《公安消防应急指挥调度系统研制》项目中的实际需求，我们研发的消防应急指挥调度系统解决方案可以有多种不同的部署方案， 能够满足消防用户在不同应用场景下的需求，通过多种报警功能有效保护现场消防员的人身生命安全，便携式中转台则有效弥补了信号盲区 ，扩大了覆盖范围，并且通过车载指挥台能够借助GSM公网与后方的指挥调度中心及时保持联络，确保事故处理及时、有效，这些特点使得该解决方案能够有效地适用于我国的应急消防救灾行业中。

华航通讯一直致力于为公共安全部门提供稳定可靠的应急通讯系统、应急指挥调度系统，
